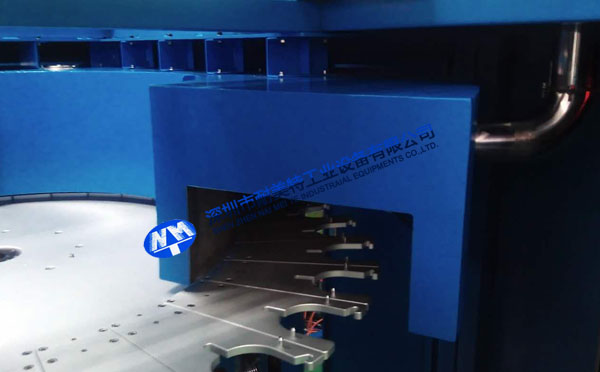

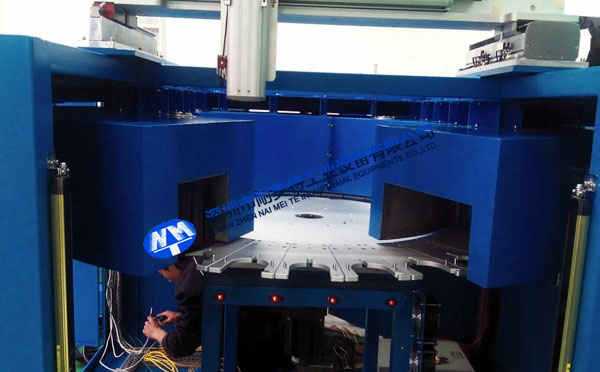

【點膠固化烘干爐】上海點膠固化隧道烘干爐圖片及主要技術參數 瀏覽次數: 發布時間:2016年4月23日 |
|
|
一、點膠固化隧道烘干爐主要技術參數
1、內膽尺寸:烘干區;W200*H170mm,3套溫控系統,可獨立控制;
2、溫度范圍:常溫~+120℃(可調);
3、儀表顯示精度:≤±0.1℃;
4、溫度波動度:≤±1℃;
5、升溫速率:≤8℃/min;
6、運風方式:水平循環運風;
7、外殼溫度:外殼溫度不高于室溫+15℃,接縫處和爐口溫度除外;
8、電源:三相五線制,380V,50HZ;
9、總功率:11KW;
二、點膠固化隧道烘干爐箱體結構特征
1、內膽材料:采用1.5mm厚不銹鋼板制作;保持內膽清潔無塵,防生銹、耐腐蝕;內膽側板可拆,方便更換發熱管;
2、保溫材料:采用100K加密型硅酸鋁巖棉,具有不可燃燒,隔熱性強等特點,厚度為60mm
3、電流表:每一段烘干部分加裝1個電流表,用以檢測加熱管是否正常工作;
4、回風盒:爐蓋上加裝回風盒;
三、點膠固化隧道烘干爐控制系統
1、運風馬達:采用0.37KW高溫風機;
2、輻射加熱:發熱管采用U型發熱管控制發熱, 帶散熱片,發熱管可更換;
3、控溫溫控器:采用歐姆龍數顯溫控器(帶485通訊),配歐姆龍PLC(帶以太網),PV與SV雙LED顯示功能, 自帶PID自動整定演算輸出,控制精準。
4、紅外線感溫探頭:爐體內加裝紅外線感溫探頭(不參與控溫,需可位置);
5、加熱管控制:采用SSR固態繼電器控制每組發熱管;
6、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
7、其它:控制電器均采用進口施耐德和日本歐姆龍品牌;
四、點膠固化隧道烘干爐功能
1、自動恒溫:溫控器可根據用戶設定的溫度值;采用PID自動計算輸出功率的大小,越接近溫度設定值時,輸出功率越小,以達到恒溫控制的目的,并可節能省電.
2、超溫報警:當實際檢測溫度超過超溫保護溫控器設定值時,自動切斷加熱電源,起到雙重保護功能;
3、接地保護:結構件安全接地保護。
4、電源缺相、相序保護:配有相序保護器;
五、點膠固化隧道烘干爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
|
